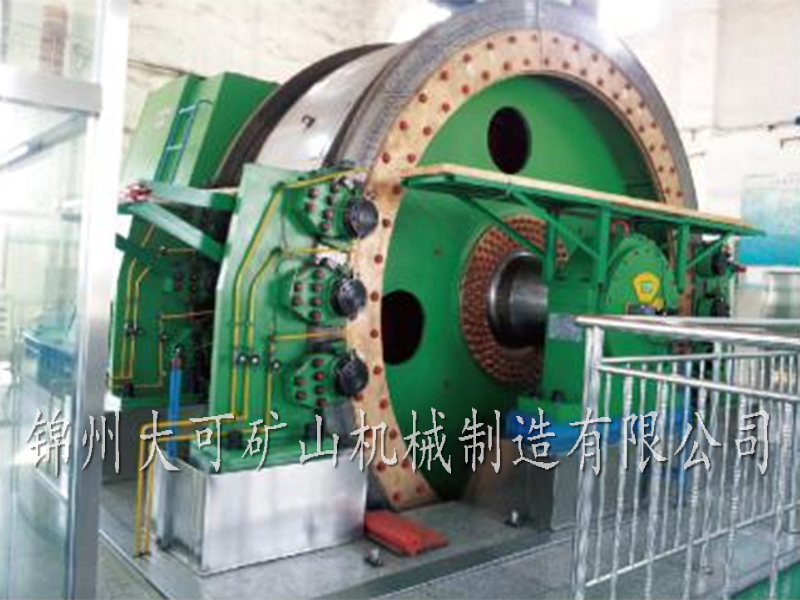

多繩摩擦式提升機
用途及適用范圍
多繩摩擦式提升機,主要用于煤礦、金屬礦和非金屬礦的地面豎井提升運輸,與提升鋼絲繩、電動機、電控系統和提升容器一起組成提升系統,實現礦井提升和下放人員、設備、礦石和物料。

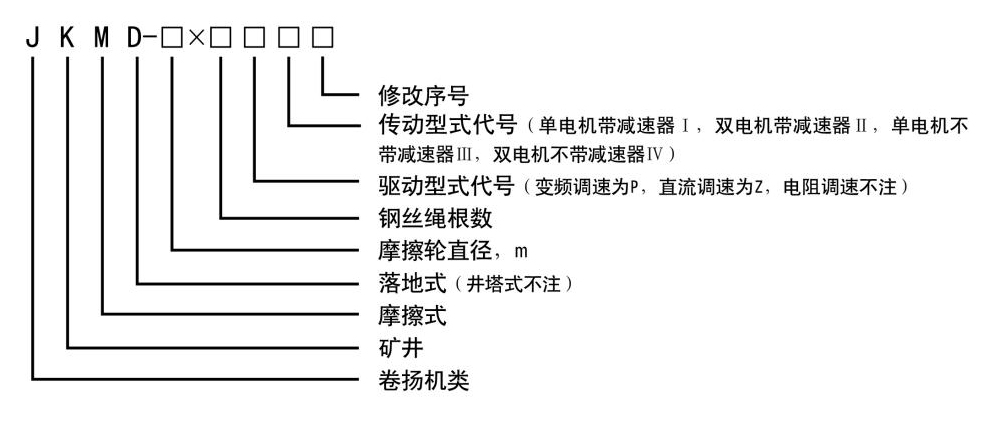

產品型號意義
工作原理
多繩摩擦式提升機組成:主要由電動機、減速器、主軸裝置、導向輪裝置、深度指示器、制動裝置、液壓站和信號裝置、電控等部件組成。
中間掛有容器的封閉鋼絲繩繞在卷筒上,當電機帶動卷筒轉動時,通過鋼絲繩與卷筒襯墊的摩擦力實現容器的提升與下方;通過電氣傳動實現調速;盤型制動器通過液壓與電氣控制實現制動;通過深度指示器指示系統指示容器運行位置;通過各種傳感器與控制元件實現的機、電、液聯合系統,進行整機的監控與保護。

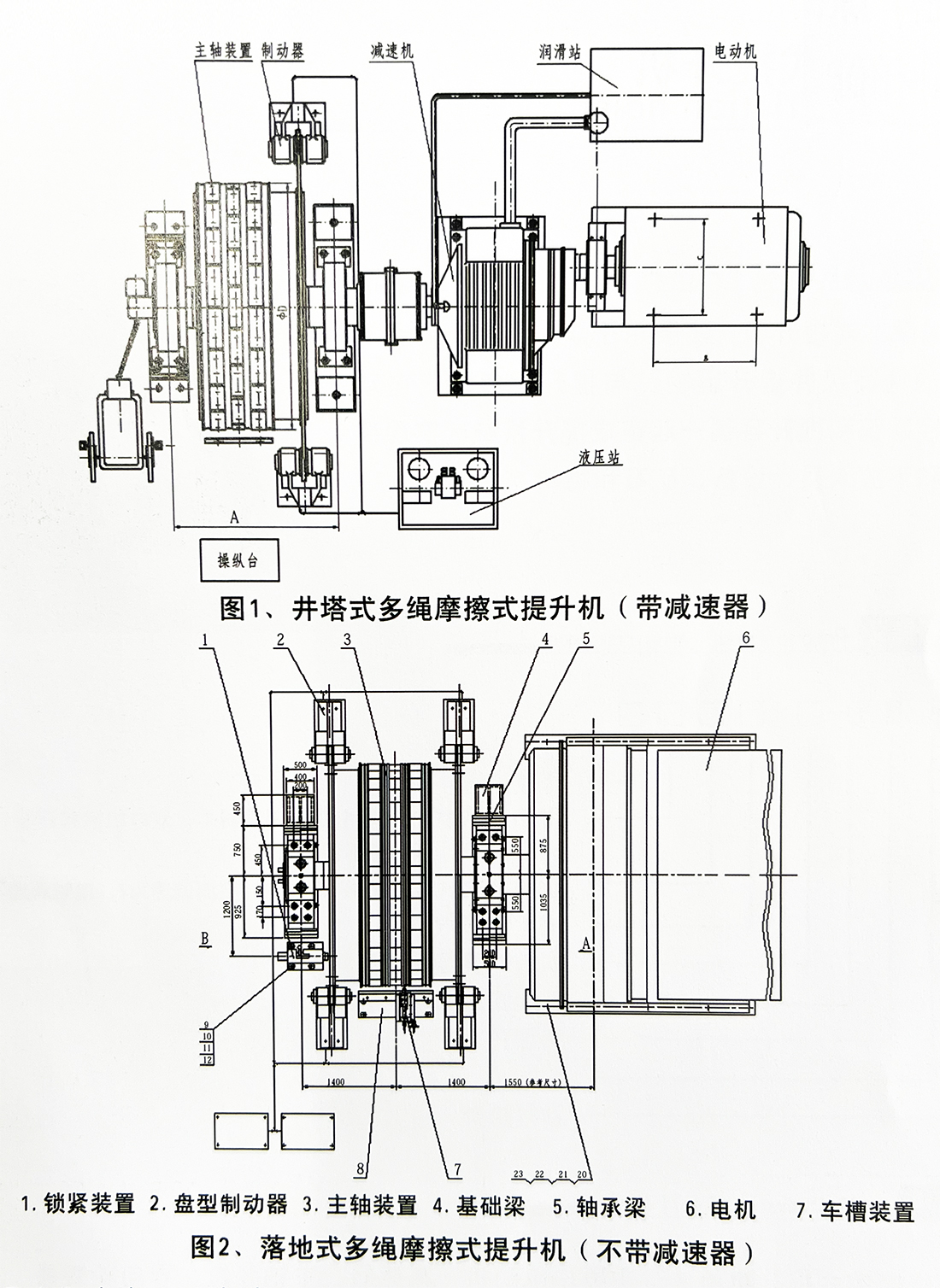

示意總圖
技術特點
1、根據提升機最大靜張力差要求,可配置單制動盤或雙制動盤摩擦輪。
2、選用摩擦系數為0.25的摩擦襯墊,落地式摩擦提升機其摩擦襯墊為雙繩槽并配有拔繩裝置,井塔式為單繩槽;固定塊和壓塊采用酚醛樹脂。
3、采用裝有PVC襯墊的天輪和導向輪裝置。
4、采用油缸后置式盤型制動器,電-液聯合控制,液壓站采用中低壓和中高壓兩種類型??膳溆袎毫鞲衅骷皦毫ψ兯推?;
5、配有直流調速和變頻調速兩種電控系統。
技術參數
表1、JKM(I)型井塔式多繩摩擦式提升機
序號 |
產品型號 |
摩擦輪 |
鋼絲繩 |
鋼絲繩 |
鋼絲 |
鋼絲 |
鋼絲 |
最大 |
減速器 |
旋轉部 |
機器 |
外形尺寸 |
摩擦 |
||||||||||||
m |
根 |
kN |
kN |
mm |
mm |
m/s |
型號 |
t |
t |
m |
||
1 |
JKM-1.6×4P I |
1.60 |
4 |
40 |
150 |
20 |
200 |
8.0 |
XP560 |
4 |
17.5 |
6.4×7×1.75 |
2 |
JKM-1.85×4P I |
1.85 |
4 |
45/50 |
150/165 |
20/22 |
200 |
10.0 |
XP710 |
5.6 |
28.1 |
7×7.5×1.75 |
3 |
JKM-2×4P I |
2.00 |
4 |
55 |
180 |
22 |
200 |
XP800 |
5.8 |
30.7 |
7×8×2.2 |
|
4 |
JKM-2.25×4P I |
2.25 |
4 |
65 |
215 |
24 |
200 |
15.0 |
XP800 |
6.5 |
33.8 |
7.4×8×2.3 |
5 |
JKM-2.8×4P I |
2.80 |
4 |
100 |
335 |
30 |
250 |
ZZDP1000 |
10.2 |
45.3 |
8.5×10×2.65 |
|
6 |
JKM-2.8×6P I |
2.80 |
6 |
160 |
520 |
30 |
250 |
ZZDP1120 |
15.8 |
66.5 |
8×8.5×2.65 |
|
7 |
JKM-3×4P I |
3.0 |
4 |
140 |
450 |
32 |
300 |
ZZDP1000 |
12.3 |
67.2 |
8.9×8.7×2.98 |
|
8 |
JKM-3×6P I |
3.0 |
6 |
220 |
670 |
32 |
300 |
ZZDP1120 |
13.9 |
73 |
9.5×8.7×2.98 |
|
9 |
JKM-3.25×4P I |
3.25 |
4 |
160 |
520 |
36 |
300 |
ZZDP1120 |
13.36 |
69.3 |
8.9×8.9×2.98 |
|
10 |
JKM-3.5×4P I |
3.5 |
4 |
180 |
570 |
38 |
300 |
ZZDP1250 |
15.6 |
75.1 |
9×9.2×3.2 |
表2、JKM(III)型井塔式多繩摩擦式提升機
序號 |
產品型號 |
摩擦 |
鋼絲 |
鋼絲繩 |
鋼絲 |
鋼絲 |
鋼絲 |
最大 |
導向 |
旋轉部 |
機器 |
外形尺寸 |
摩擦 |
有導 |
有導 |
||||||||||
m |
根 |
kN |
kN |
mm |
mm |
m/s |
m |
t |
t |
mm |
||
1 |
JKM-2.8×4ZIII |
2.8 |
4 |
100 |
335 |
30 |
250 |
16.0 |
2.8 |
10.8 |
56 |
6.9×8×2.7 |
2 |
JKM-2.8×6ZIII |
2.8 |
6 |
160 |
520 |
30 |
2.8 |
14 |
60 |
7.5×8×2.7 |
||
3 |
JKM-3.25×4ZIII |
3.25 |
4 |
160 |
520 |
36 |
300 |
3.25 |
12.8 |
62 |
7×8×2.7 |
|
4 |
JKM-3×6ZIII |
3.0 |
6 |
220 |
670 |
32 |
3.0 |
16.9 |
72 |
7.5×8×2.7 |
||
5 |
JKM-3×4ZIII |
3.0 |
4 |
140 |
450 |
32 |
3.0 |
10.8 |
58 |
7×8×2.7 |
||
6 |
JKM-3.5×4ZIII |
3.5 |
4 |
180 |
570 |
38 |
3.5 |
13.5 |
68 |
7.4×9×3 |
||
7 |
JKM-3.5×6ZIII |
3.5 |
6 |
270 |
860 |
38 |
3.5 |
21 |
82 |
8×9×3.2 |
||
8 |
JKM-4×6ZIII |
4 |
6 |
340 |
1200 |
44 |
4.0 |
22 |
99.5 |
9×9×3.6 |
||
9 |
JKM-4.5×4ZIII |
4.5 |
4 |
340 |
980 |
50 |
4.5 |
27.8 |
99.1 |
9×9.5×3.6 |
||
10 |
JKM-4.5×6ZIII |
4.5 |
6 |
440 |
1450 |
50 |
4.5 |
30 |
130 |
12×9.5×3.6 |
表3、JKMD(I)型落地式多繩摩擦式提升機
序號 |
產品型號 |
摩擦輪 |
鋼絲繩 |
鋼絲繩 |
鋼絲 |
鋼絲 |
鋼絲 |
最大 |
減速器 |
旋轉部 |
機器 |
外形尺寸 |
摩擦 |
||||||||||||
m |
根 |
kN |
kN |
mm |
mm |
m/s |
型號 |
t |
t |
m |
||
1 |
JKMD-1.6×4P I |
1.60 |
4 |
30 |
150 |
16 |
250 |
8.0 |
XP560 |
5 |
38 |
6×7×1.75 |
2 |
JKMD-1.85×4P I |
1.85 |
45 |
155 |
20 |
250 |
10.0 |
XP710 |
5.7 |
42.6 |
6.2×7×1.75 |
|
3 |
JKMD-2×4P I |
2.00 |
55 |
180 |
22 |
250 |
XP800 |
6 |
43.5 |
6.5×7×1.75 |
||
4 |
JKMD-2.25×4P I |
2.25 |
65 |
215 |
24 |
250 |
XP800 |
6.5 |
47.5 |
6.8×9.5×2.3 |
||
5 |
JKMD-2.8×4P I |
2.80 |
100 |
335 |
30 |
300 |
15.0 |
ZZDP1000 |
11 |
62.9 |
8.5×10×2.6 |
|
6 |
JKMD-3×4P I |
3.0 |
140 |
450 |
32 |
300 |
ZZDP1000 |
11.5 |
78 |
8.4×9.55×2.6 |
||
7 |
JKMD-3.25×4P I |
3.25 |
160 |
520 |
36 |
300 |
ZZDP1120 |
12.7 |
98.08 |
8.5×9.6×2.65 |
||
8 |
JKMD-3.5×4P I |
3.5 |
180 |
570 |
38 |
300 |
ZZDP1250 |
17.6 |
101.5 |
8.5×10×3 |
表4、JKMD(III)型落地式多繩摩擦式提升機
序號 |
產品型號 |
摩擦輪 |
鋼絲繩 |
鋼絲繩 |
鋼絲 |
鋼絲 |
鋼絲 |
最大 |
天輪 |
旋轉部 |
機器 |
外形尺寸 |
摩擦 |
||||||||||||
m |
根 |
kN |
kN |
mm |
mm |
m/s |
m |
t |
t |
mm |
||
1 |
JKMD-4×4ZIII |
4 |
4 |
270 |
770 |
44 |
350 |
|
4.0 |
20 |
115 |
8.1×8.7×3 |
2 |
JKMD-3×4ZIII |
3.0 |
140 |
450 |
32 |
300 |
16.0 |
3.0 |
11.5 |
74.5 |
7×9×3 |
|
3 |
JKMD-3.25×4ZIII |
3.25 |
160 |
520 |
36 |
300 |
3.25 |
15 |
82 |
7.3×9×3 |
||
4 |
JKMD-3.5×4ZIII |
3.5 |
180 |
570 |
38 |
300 |
3.5 |
18 |
87 |
7.5×9.5×3 |
||
5 |
JKMD-4.5×4ZIII |
4.5 |
340 |
980 |
50 |
350 |
4.5 |
29 |
165 |
9.5×9.5×3.2 |
